Installation d’une borne Schneider Charge à Wormhout (59)
Une réalisation PRO Home Services

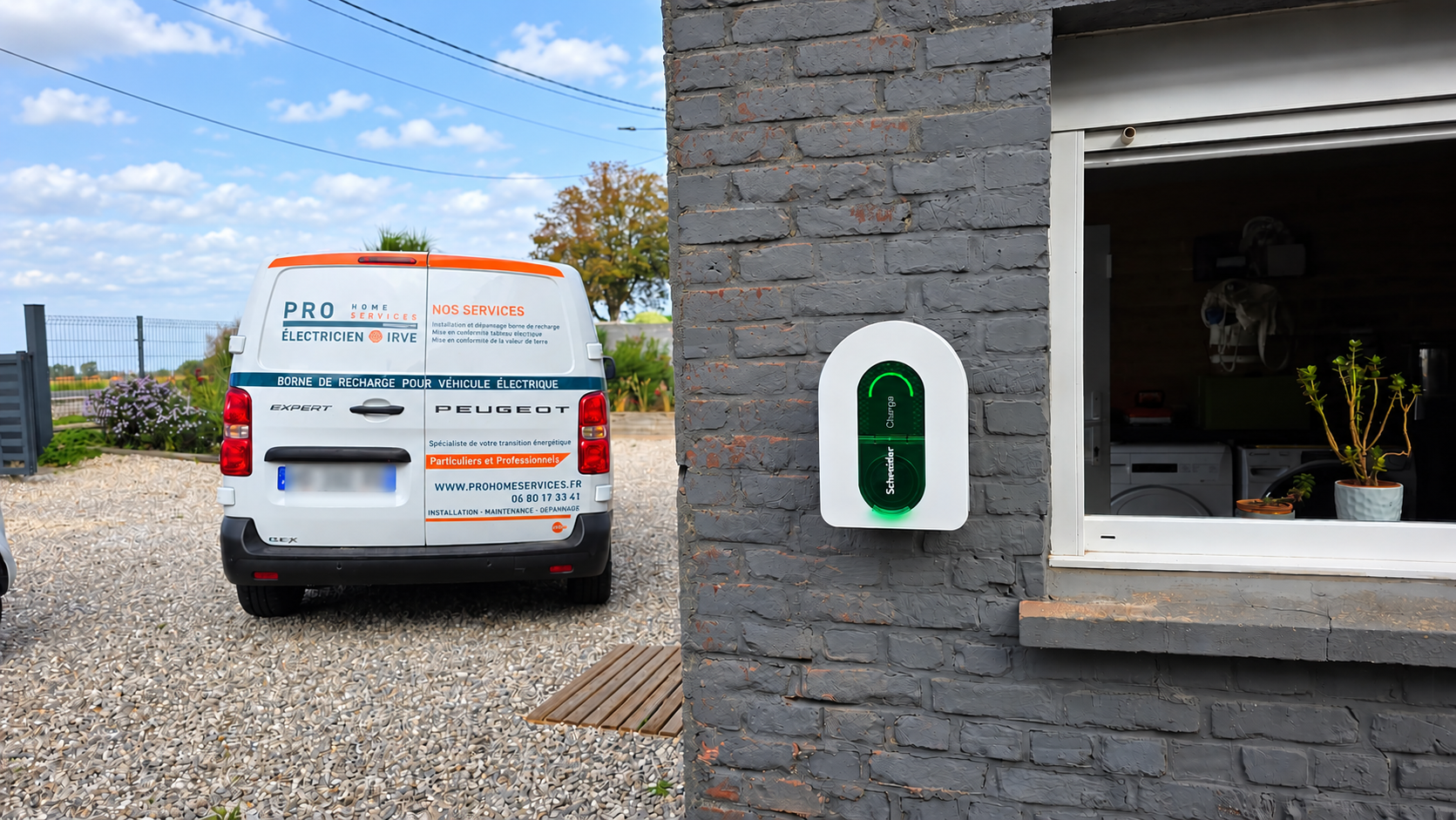

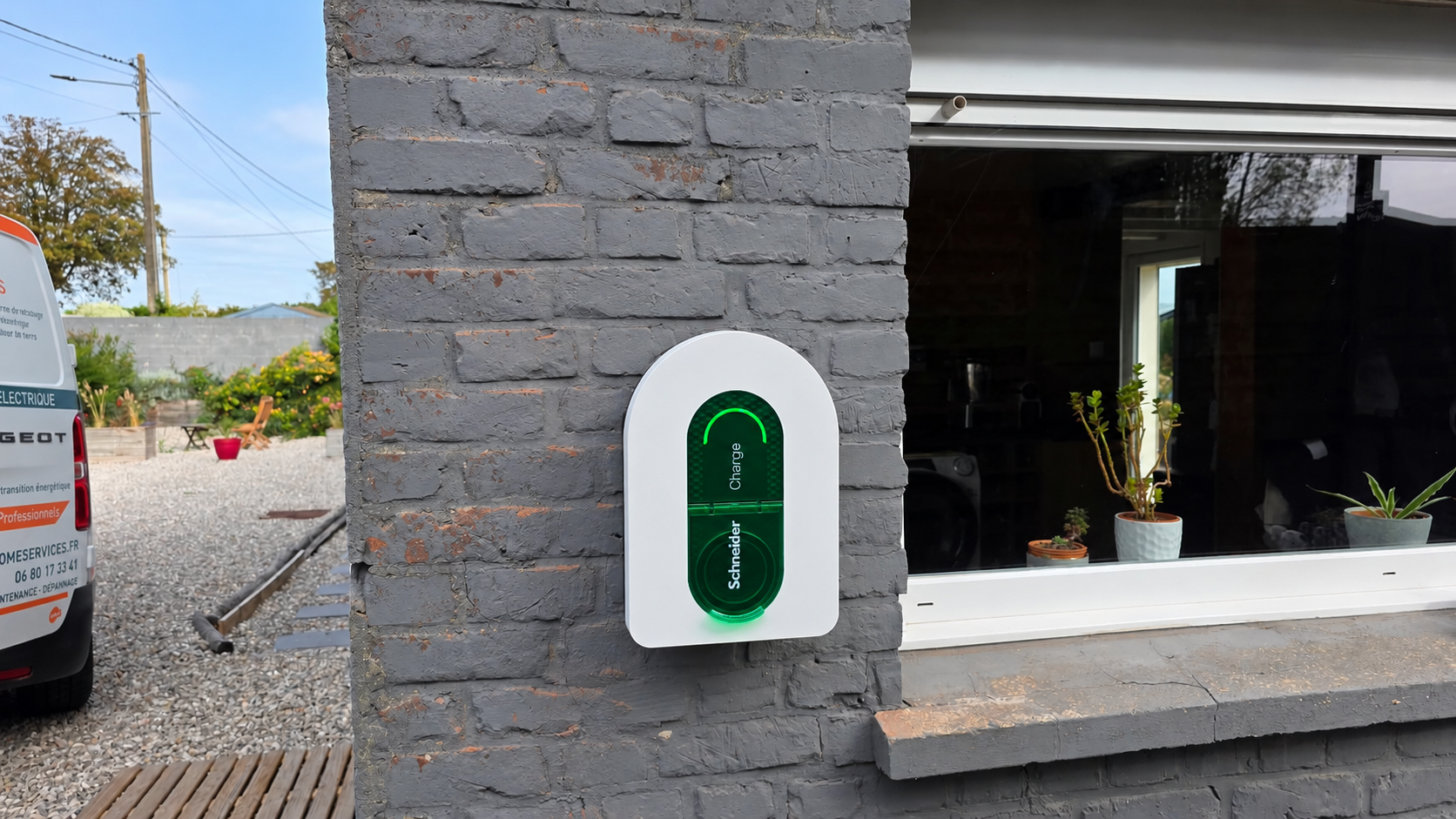

Schneider Charge.À Wormhout.
La recharge à domicile commence par une installation électrique adaptée.
Pour cette installation de borne Schneider Charge à Wormhout, j’ai d’abord corrigé les points relevés lors de la visite technique : raccordements en sortie du disjoncteur général, liaison d’alimentation et prise de terre. Un tableau IRVE dédié complète l’installation.
Découvrir le chantierVérifier avant de poser.
Une borne sollicite l’installation pendant plusieurs heures. La visite technique permet de vérifier que l’alimentation, les raccordements et les protections sont adaptés à cet usage. À Wormhout, plusieurs interventions étaient nécessaires avant de raccorder la borne.
Des raccordements à reprendre
Plusieurs conducteurs étaient raccordés en sortie de l’AGCP, le disjoncteur général du logement. Ces raccordements ont été identifiés comme non conformes lors du contrôle et devaient être repris pour obtenir une distribution adaptée.
Une liaison en 6 mm² inadaptée ici
Le câble situé en aval de l’AGCP devait être remplacé. Dans la configuration de ce logement, sa section de 6 mm² n’était pas adaptée. Une liaison correctement dimensionnée contribue à limiter les échauffements et les chutes de tension.
Une terre à améliorer
La valeur de terre relevée avant les travaux était de 274 Ω. Une correction était nécessaire pour adapter la mise à la terre aux exigences de protection de cette installation.
Un tableau sans place disponible
Le tableau existant ne permettait pas d’intégrer les protections nécessaires à la borne. La solution retenue : installer un tableau électrique dédié à la recharge, sans surcharger le tableau du logement.
Adapter l’alimentation.
Des travaux utiles à la sécurité de la recharge
Les raccordements en sortie du disjoncteur général ont été repris et la liaison d’alimentation concernée a été remplacée. L’objectif est de disposer d’une alimentation adaptée à l’installation et aux conditions de fonctionnement de la borne.
Le choix de la section d’un câble dépend notamment du courant à transporter, de sa longueur, de son mode de pose et de sa protection. C’est l’étude de l’installation qui permet de retenir la bonne solution.

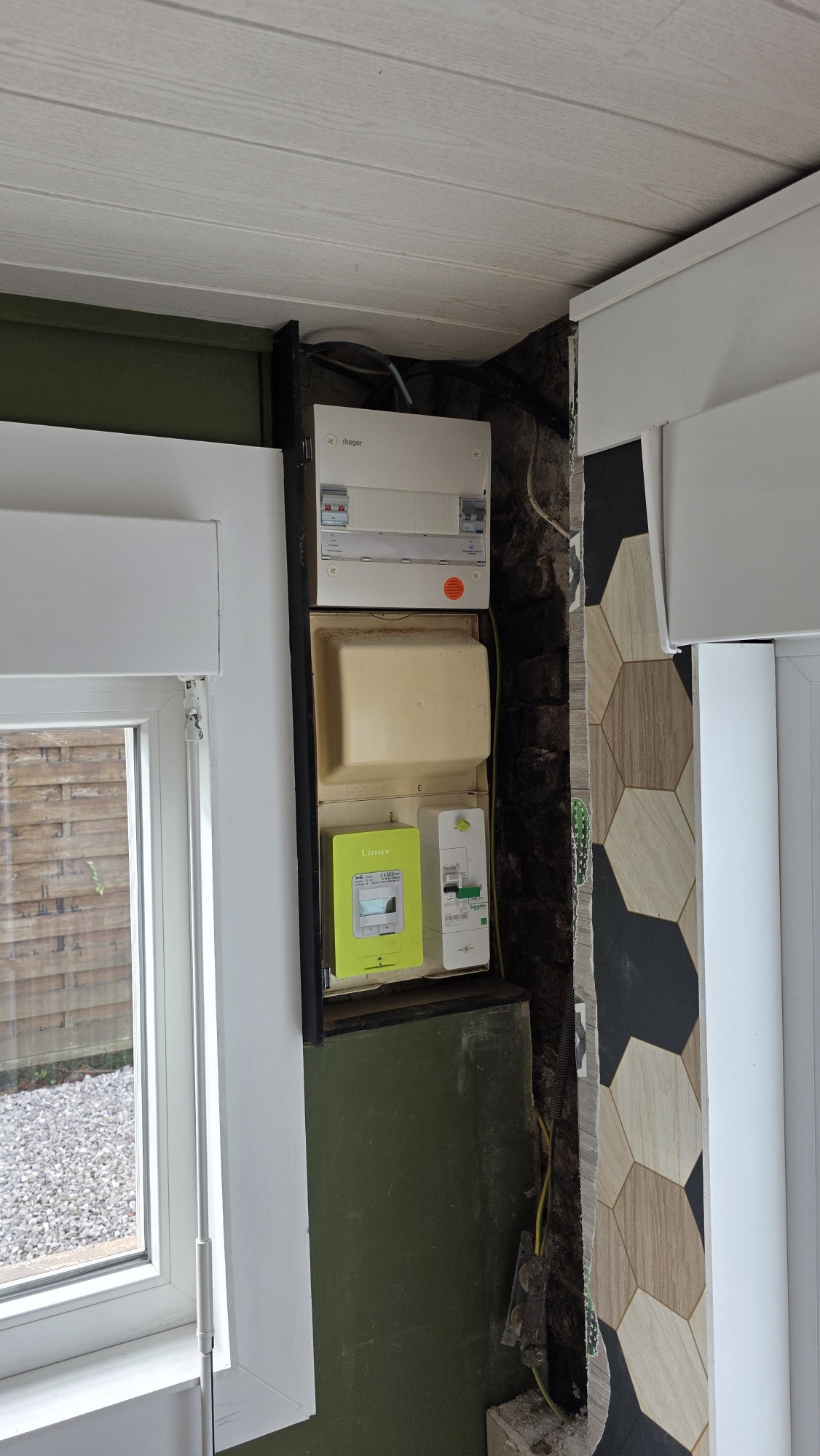

Un tableau IRVE dédié
Un coffret séparé accueille les protections du circuit de recharge. Il apporte une organisation claire et permet d’identifier les équipements associés à la borne, tout en tenant compte du manque de place dans le tableau existant.
En savoir plus sur l’adaptation du tableau électrique pour une borne de recharge.
03. La prise de terre
Corriger.
Mesurer.
Vérifier.
274 ΩValeur de terre relevée avant l’intervention.

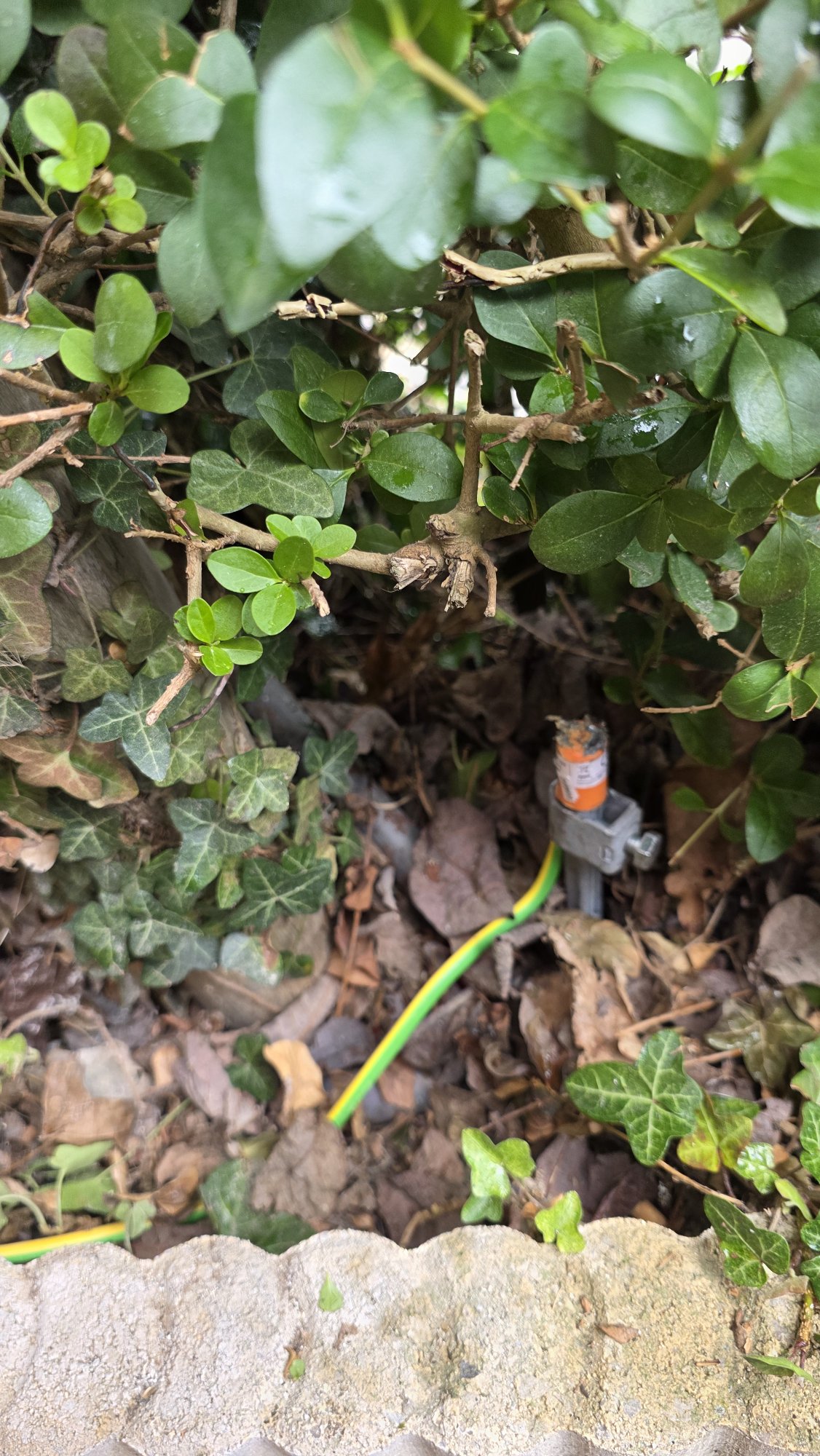

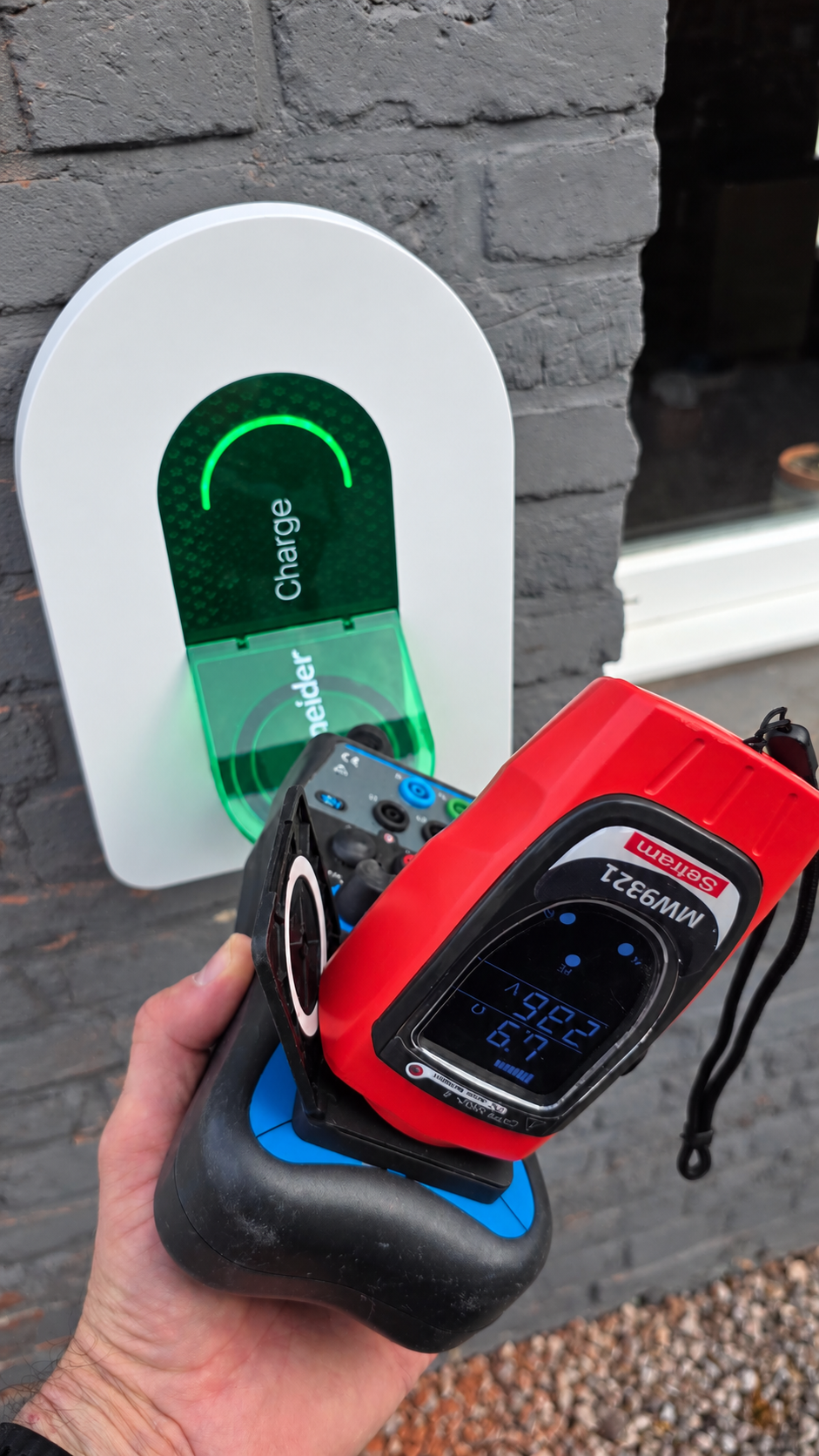

Un piquet de terre a été ajouté pour améliorer la mise à la terre du logement. Un contrôle a ensuite été effectué à la borne : la photo de l’appareil rouge correspond au contrôle après intervention.
La pose d’un piquet ne suffit pas à elle seule : la mesure permet de vérifier le résultat obtenu. La mise à la terre participe à la protection des personnes, en association avec les dispositifs différentiels.
04. Le confort au quotidien
Une borne pensée
pour la recharge à domicile.
Brancher son véhicule chez soi
Le client dispose désormais d’un point de recharge à domicile. Il peut intégrer la recharge à ses habitudes et préparer ses déplacements pendant que le véhicule est stationné.
Choisir ses horaires
Avec Wiser Home et une configuration compatible, la Schneider Charge permet de programmer les sessions. Pour un contrat heures pleines / heures creuses, cela permet de privilégier les plages tarifaires choisies.
Suivre ses recharges
L’application permet également de consulter l’énergie consommée et l’historique des sessions. Le suivi des coûts dépend des tarifs renseignés et des fonctions configurées.
Les fonctions connectées nécessitent une connexion et une configuration adaptées. Consulter le guide Schneider Electric.
Découvrir Schneider ChargeLes questions que ce chantier soulève
Votre logement est-il prêt ?
Faut-il refaire tout le tableau pour installer une borne ?
Pas systématiquement. À Wormhout, un tableau IRVE dédié a permis d’accueillir les protections de la borne malgré le manque de place. Les adaptations nécessaires dépendent de l’état et de la configuration de chaque installation.
Pourquoi vérifier la terre avant la pose ?
La mise à la terre fait partie des éléments essentiels de la protection électrique. Sa valeur et les dispositifs de protection doivent être cohérents. Lors de ce chantier, la mesure initiale a conduit à améliorer la prise de terre puis à contrôler le résultat.
Pourquoi une visite technique avant le devis définitif ?
Elle permet d’examiner le tableau, le disjoncteur général, les câbles et la prise de terre. Ces vérifications déterminent les travaux réellement nécessaires. Un formulaire et des photos préparent le projet ; la visite technique permet de confirmer la solution et le prix.
